俄罗斯OKO探地雷达在路面检测中的运用

         近年来越来越多的检测技术运用到工程建设的过程中，特别是无损检测技术(超声波法，光学法，电磁波法等)已经在检测行业中有了很大的发展。探地雷达的运用在国内也是越来越成熟，探地雷达具有工作效率高、分辨率高、无损检测、结果直观等优点，早期探地雷达主要运用在地质勘查和地下目标体定位当中。后来逐渐运用到隧道检测，超前预报以及城市地下管网排查中，随着技术的更新探地雷达的高频天线也在不断的升级，在公路路面的检测已经得到了广泛的运用。

一、探地雷达的基本原理介绍
探地雷达（Ground Penetrating Radar简称GPR）又称地质雷达，透地雷达，是用频率介于10^6-10^9Hz的无线电波来确定地下介质分布的一种方法。是通过发射天线向地下发射高频电磁波，通过接收天线接收反射回地面的电磁波，电磁波在地下介质中传播时遇到存在电性差异的界面时发生反射，根据接收到电磁波的波形、振幅强度和时间的变化特征推断地下介质的空间位置、结构、形态和埋藏深度。

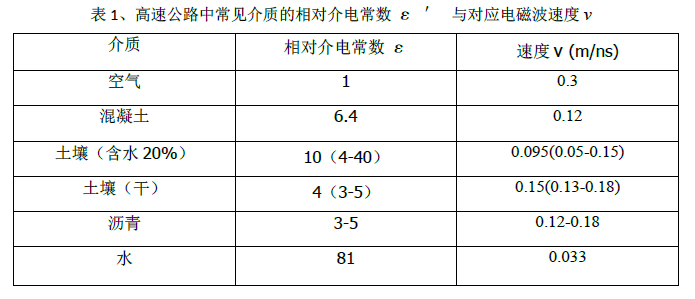

二、参考公式及参数

三、选用设备:
        雷达检测在检测不同工程时，需要根据检测的深度和分辨率来选测天线，本次选用的是俄罗斯OKO型探地雷达主机，2.5GHZ空气耦合天线，测试参数选用常规检测参数。主机天线及检测现场照片如下：

2.5GHZ空气耦合天线可以离地40-60cm,它的电磁波发射接收方向性更强，检测速度更快。

四、应用实例

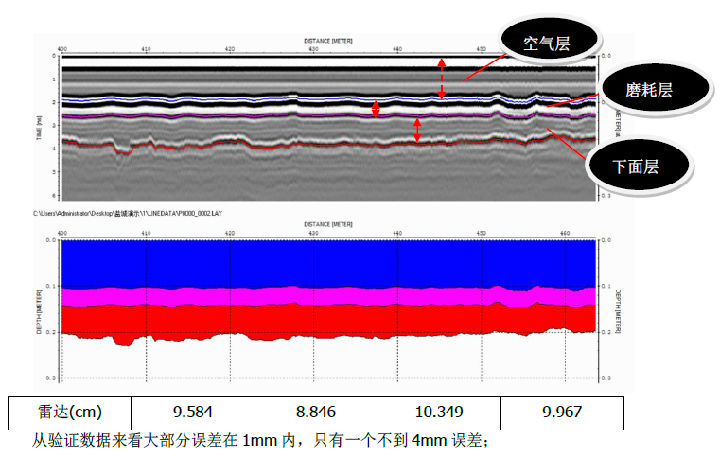

        针对本次测试我们可以看到俄罗斯OKO系列探地雷达所测试的数据非常清晰，测试中所采用的2.5GHZ高频空耦天线精度非常高，已经达到了1mm米内，部分在4mm内;在实际测试中检测速度也是非常快，高速能达到120KM/h的检测速度。在数据处理方面，俄罗斯探地雷达的路面高频天线图像非常清晰，通过上图我们也可以直观的看出，后期不用做特殊处理就可以直接对图像进行分层，然后直接导出我们需要的结构厚度。
